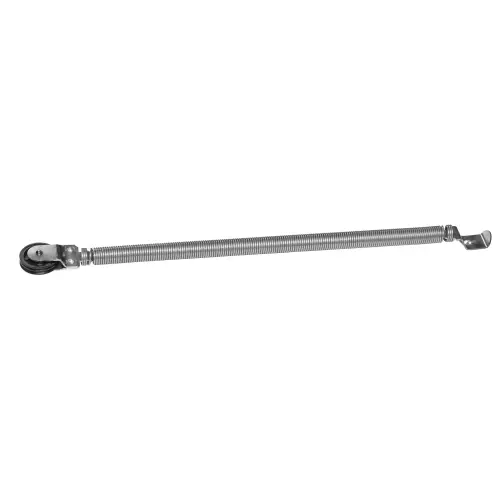

761 – 1 pari vetojousia Hörmann-nosto-oviin

Asennustiedot

Oston jälkeen, ennen asennusta

Älä käytä Hörmann-autotallinovea ennen uusien jousien asentamista, mikäli se on mahdollista. Jos oven käyttöä ei voi välttää, auta ovea nostamalla sitä käsin, koska katkenneella jousella ei ole nostovoimaa. Kun liikutat ovea ovikoneistolla, auta samalla nostamalla ovea käsin. Seiso sillä puolella ovea, jolla on enemmän katkenneita jousia. Jos molemmilla puolilla on yhtä monta katkennutta jousta, seiso oven keskellä. Myös sulkemisen aikana oven painoa on kevennettävä hieman käsin. Koska ovea ei voi auttaa käsin yhtä tehokkaasti kuin toimiva jousi sitä nostaisi, ovikoneisto saattaa pysähtyä useita kertoja ja avata oven uudelleen.
Jos ovikoneisto avaa oven uudelleen, vähennä käsin annettavaa nostovoimaa. Jos ovikoneisto pysähtyy avaamisen aikana, auta nostamalla ovea voimakkaammin.

Asennuksen aikana

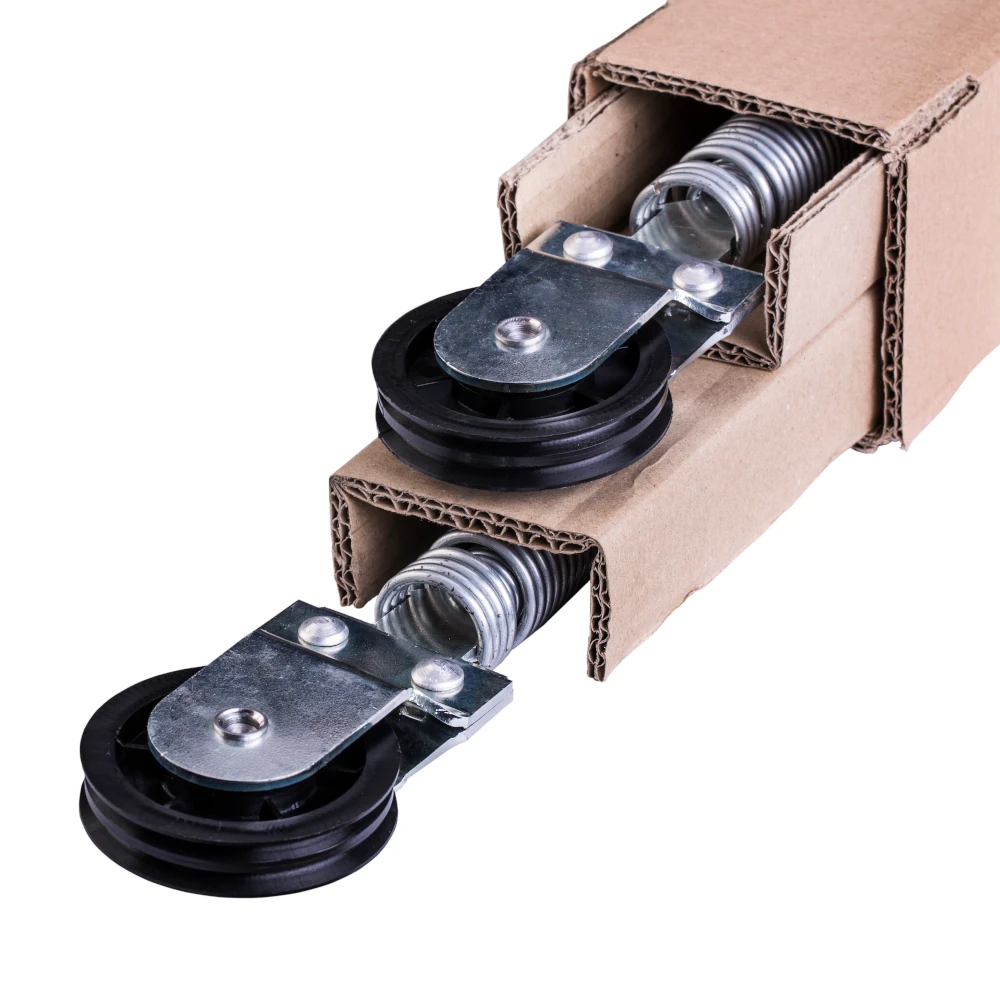

Säilytä pakkaus siltä varalta, että tuote täytyy jostain syystä palauttaa.
Jos pakkauksen mukana on lasku, säilytä se, koska sitä voidaan tarvita esimerkiksi takuuasioiden käsittelyssä.

Uusi 761-jousi voi näyttää vanhaa lyhyemmältä. Jousissa voi olla 1–2 cm:n ero, mutta yleensä uusi jousi näyttää lyhyemmältä siksi, että vanhat jouset ovat venyneet eivätkä enää palaudu alkuperäiseen muotoonsa.

Huomio! Tapaturmavaara!

Hörmann-autotallinoven varaosat saa vaihtaa vain autotallinoviin erikoistunut ammattilainen.
Mahdollisesti antamamme asennusvinkit eivät korvaa työturvallisuusohjeita. Sinun on tunnettava oman maasi työturvallisuusmääräykset ja noudatettava niitä. Jos jokin vinkkimme on ristiriidassa oman maasi tapaturmien ehkäisyä koskevien määräysten kanssa, jätä vinkki noudattamatta. Oman maasi säännöt ovat ensisijaisia, eivät meidän vinkkimme.

Asenna jousi vain autotallinoven ollessa avoinna. Oven ollessa suljettuna jousi on jännitettynä, mikä on erittäin vaarallista.
Irrota asennuksen aikana vain yksi jousi kerrallaan ja asenna uusi jousi heti sen tilalle. Tee sen jälkeen sama toiselle jouselle. Älä irrota tai asenna molempien puolien jousia samanaikaisesti.

Mitä jousien asentamiseen ja irrottamiseen tarvitaan?

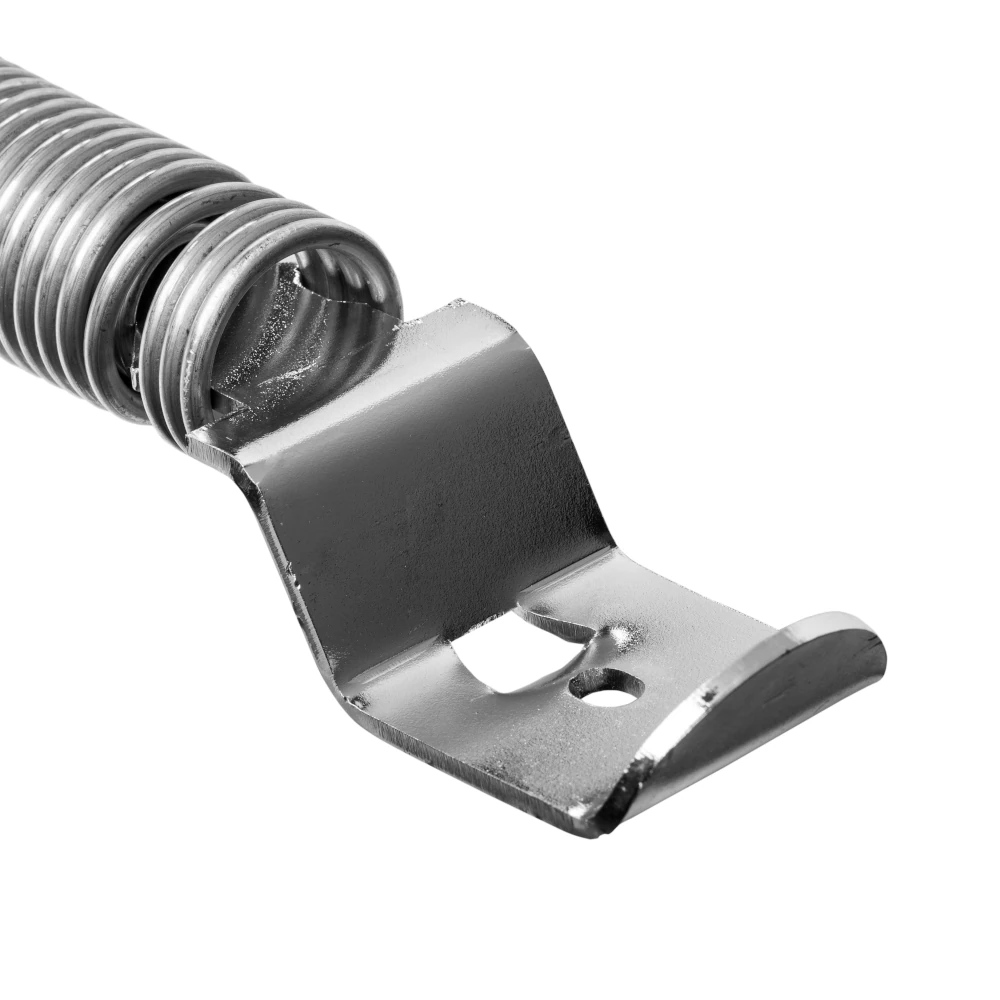

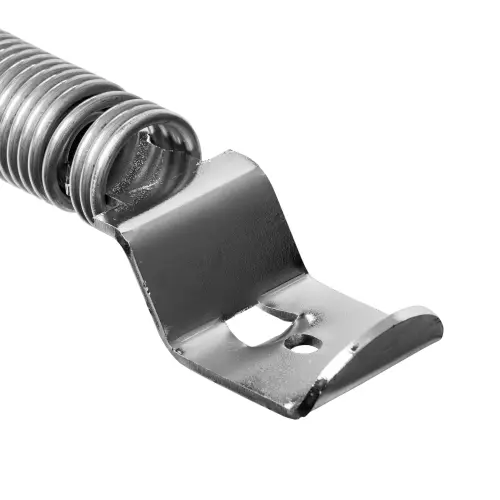

Jousta ei saa asentaa yksin. Toisen henkilön tehtävänä on varmistaa, että autotallinovi pysyy avoinna eikä putoa jousen asennuksen aikana. Jos ovessa on ovikoneisto, avaa ovi koneistolla ja irrota sen pistoke pistorasiasta. Älä käytä ovikoneiston hätävapautusta. Näin ovikoneisto auttaa pitämään oven ylhäällä asennuksen aikana. Kun olet ripustanut jousen paikalleen, muista kiristää jousen alaosassa oleva kiinnitysruuvi.

Hörmann 761 -jousen asentaminen

Ripusta jouset samalle korkeudelle oven molemmilla puolilla. Älä ripusta niitä eri korkeuksille, sillä silloin autotallinovi vetää sivulle eikä toimi oikein. Jos jousien päät eivät ole samalla korkeudella molemmilla puolilla, vaijeripyörä kuluu tarpeettomasti ja autotallinovi rikkoutuu aikaisemmin.

Jousien kireys tarkistetaan vapauttamalla ovikoneisto ovesta ja liikuttamalla ovea käsin. Avaa ovi käsin noin metrin korkeudelle. Jos ovi alkaa laskea oman painonsa vaikutuksesta, lisää jousen kireyttä. Jos ovi alkaa nousta, vähennä jousen voimaa ripustamalla se ylemmäs. Vaijerin on oltava aina kireällä. Sen on pysyttävä kireänä myös oven ollessa kokonaan auki. Muuten vaijeri voi pudota pois vaijeripyörältä ja juuttua sen viereen, jolloin autotallinovea ei voi käyttää.

Uusi 761-jousi ei ole vanhaa 761-jousta vahvempi, vaikka se saattaa näyttää siltä. Vanha jousi on heikentynyt, minkä vuoksi uusi jousi vaikuttaa vahvemmalta. Uutta jousta ei välttämättä tarvitse ripustaa samaan kohtaan kuin vanhaa. Leveissä ja matalissa Hörmann-ovissa käy harvoin niin, että jousi on vielä ylimpään kohtaan ripustettunakin voimakas. Tämä johtuu siitä, että ovi on matala ja painava. Tällöin jousta on käytettävä sellaisenaan; ajan myötä se heikkenee sopivasti ja ovi alkaa toimia hyvin. Sama voi tapahtua myös alkuperäisellä jousella, sillä meidän jousemme ei ole alkuperäistä vahvempi.

Asennuksen jälkeen uusi varaosajousi voi naksua ensimmäisten 1–3 avaus- ja sulkemiskerran aikana. Naksuminen on normaalia koeavauksissa ja -sulkemisissa.

Jos naksuminen jatkuu kolmen koeavauksen jälkeen, pidä kiinni jousesta ja yhdestä jousen päässä olevasta levystä ja kierrä niitä hieman. Varmista, että jousen pää pysyy paikallaan eikä tartu oveen sen liikkuessa.

Jos naksuminen kuuluu vain satunnaisesti, tarkista, koskettaako jousi jossakin kohtaa autotallinovea.

Jousien vaihtamisen jälkeen ovikoneisto eli moottori on aina nollattava ja opetettava uudelleen, riippumatta siitä, onko ovi Hörmann-merkkinen vai muun merkkinen. Ovikoneisto tuntee vain vanhojen, venyneiden jousien toiminnan eikä tiedä, että jouset on vaihdettu.
Uudelleenopetus tehdään eri tavalla eri ovikoneistoissa. Etsi ovikoneiston käyttöohje äläkä aloita toimenpidettä ilman sitä. Jos et löydä käyttöohjetta internetistä, ota valokuva ovikoneistosta ja sen tyyppikilvestä ja lähetä ne meille. Työntekijämme yrittävät löytää ja lähettää sopivan käyttöohjeen.

Kun edellä mainitut vaiheet on tehty, autotallinovelle kannattaa samalla tehdä pieni huolto. Tarkista, että rullat pyörivät helposti. Oven ollessa suljettuna rullaan ei saa kohdistua jännitystä. Löysää rullaa, jos sitä ei voi pyörittää. Lisää öljyä rullan akselissa olevaan öljyaukkoon. (Vain rullaan – älä lisää öljyä jousen yhteydessä olevaan laakeroituun vaijeripyörään.) Öljyä saranat.
Puhdista kisko liinalla. Kiskoa ei saa voidella öljyllä tai muilla tuotteilla! Jos kiskossa on likaa, jota ei saa poistettua, käytä puhdistusainetta, joka irrottaa lian mutta ei vahingoita sinkkipinnoitetta. Lue puhdistusaineen käyttöohje.

Asennuksen jälkeen

Kun 761-jouset on asennettu Hörmann-autotallinoveen ja ovi toimii hyvin, tarkista jousien voima 1–2 kuukauden kuluttua liikuttamalla ovea käsin. Jouset ovat saattaneet hieman heikentyä, jolloin niitä on kiristettävä. Toista tarkistus kerran vuodessa ja säädä jousia tarvittaessa. Näin suojaat ovikoneistoa.

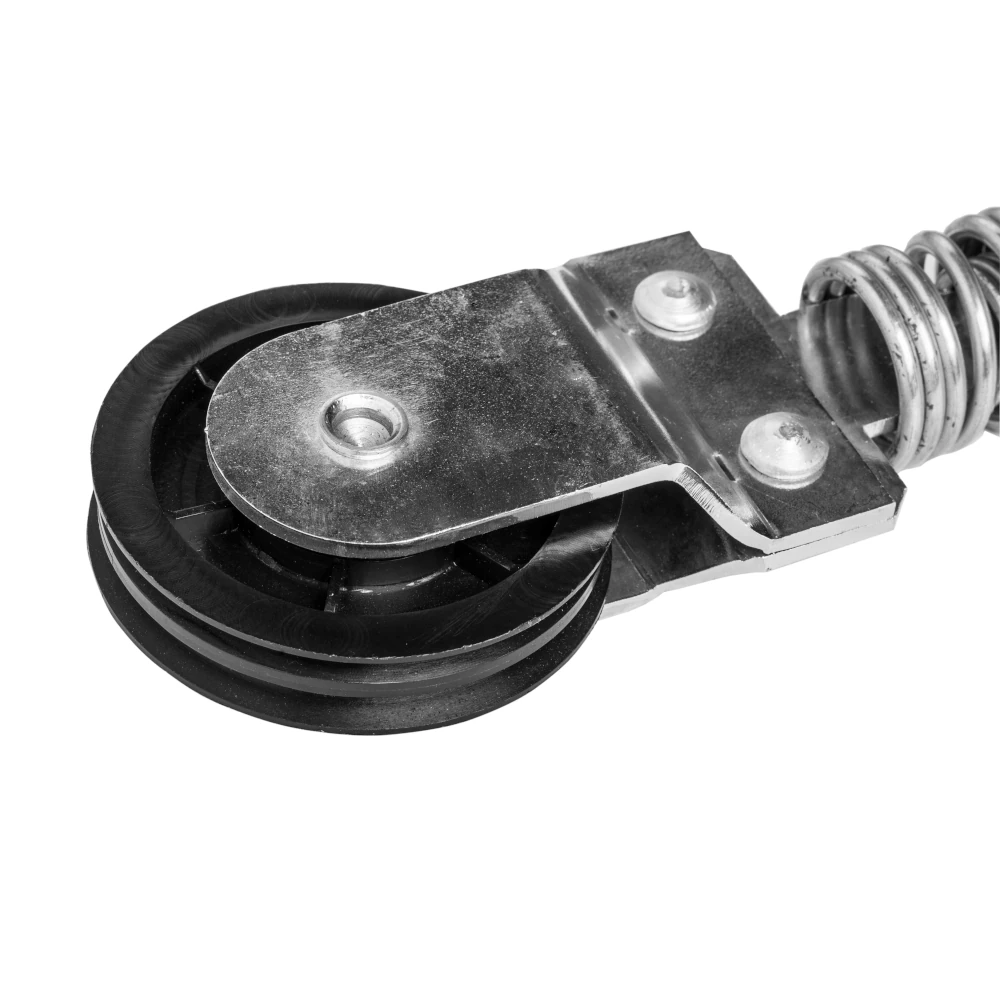

Hörmann 761 -jousen vaijeripyörä ei tarvitse öljyä eikä muuta huoltoa, mutta Hörmann-autotallinovi tarvitsee säännöllisen huollon.

Kun valitset oikean tuotteen, asennat sen oikein ja huollat autotallinovea säännöllisesti, Hörmann-autotallinovi voi toimia hyvin vuosien ajan.

Jos tuotteen vastaanottamisen, asennuksen tai huollon aikana ilmenee ongelmia, ota meihin mahdollisimman pian yhteyttä. Tekninen tiimimme yrittää auttaa.
Pieni ongelma, joka vaatii vain vähäisen säädön tai korjauksen, kannattaa ratkaista ajoissa. Suuren ongelman kiireellinen korjaaminen tulee yleensä kalliimmaksi.

Yleistä tietoa jousen katkeamisesta

Jos autotallista kuuluu voimakas pamaus tai autotallinovi ei avaudu, ovea nostavan jousen katkeaminen on todennäköinen syy.

Jousen tunnistamista varten on ensin selvitettävä autotallinoven merkki.
Merkki löytyy autotallinoven tyyppikilvestä.
Joskus tyyppikilvessä ilmoitetaan myös jousen tyyppinumero tai mitat.
Hörmann-ovissa tyyppinumero löytyy joskus tyyppikilvestä.
Jos tyyppinumeroa ei löydy autotallinoven tyyppikilvestä, tarkista se jousesta.
Joidenkin valmistajien jousissa, esimerkiksi Hörmann-autotallinovien jousissa, tyyppinumero on merkitty jouseen.
Tyyppinumero on joko leimattu jousen päähän tai merkitty jousessa olevaan etikettiin.
(Tämä on yleistä Hörmann-autotallinovissa.)

Jos mallinumeroa ei näy tyyppikilvessä eikä jousessa, tarvitsemme seuraavat tiedot autotallinovesta:

• valokuva tyyppikilvestä
• autotallinoven leveys millimetreinä
• autotallinoven korkeus millimetreinä
